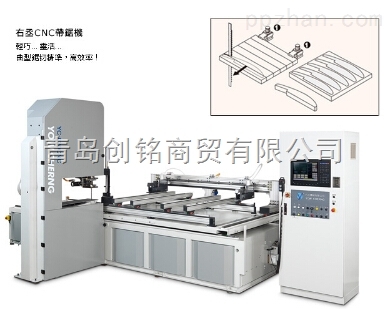

CNC帶鋸機描述：
CNC帶鋸機特性：

先進CNC控制器，功能強勁，操作簡易。
高效率曲型鋸切，不必使用仿型模板。
鋸帶迴轉角度 ±90°
自動進料，自動出料。全自動化鋸切作業。
所有行程採用伺服馬達驅動，搭配使用線性滑軌。
鋁合金全自動送料機構，輕巧、堅固、美觀。
高剛性機體結構，穩定性優異

壓料機構
壓料機構採用氣壓缸驅動，配合使用線性滑軌，壓料動作快速、順暢。
最大壓料厚度150mm。

自動化送料機構
全鋁合金結構輕巧、堅固耐用，造型美觀。
送料採用伺服馬達驅動，配合齒條傳動，送料快速，定位精準。
滑道配置精密線性滑軌，送料動作平穩順暢。

氣壓式夾爪
送料機構配備2支夾爪，以夾取板料，再送至鋸切位置。
夾爪採用起壓鋼致動，夾料牢固。
最大夾料厚度150mm。

先進CNC控制器
功能超強！
操空簡易！

CNC帶鋸機配備精心規劃的CNC控制器，提供全自動化的操作控制。

15" 全彩色液晶顯示器＋控制器。
軸卡：4個伺服軸＋1組類比電壓輸出＋1個手輪軸。
4軸控制。
多種串連接口，包括RS-232, RS-422, RS-485, Ethernet。
32 bit CPU。
內建開放式PLC與Macro。

退料板

退料板採用氣壓缸致動向下傾斜。可快速將鋸切完成後的成品快速退料。

側擋板
側擋板可提升板料定位精度。
側擋板升降動作採用氣壓缸驅動，配合線性滑軌。升降動作順暢、精準。

型式 YC-020 CNC YC-025 CNC
加工能力 最大鋸切尺寸(長x寬x高) 2000x1200x150 mm 2500x1200x150 mm
切削角度 +90°/-90° +90°/-90°
切削深度 650 mm 650 mm
鋸帶規格 5900x12.7 mmx0.8 mm 5900x12.7 mmx0.8 mm
鋸輪外徑 890 mm 890 mm
鋸輪轉速 750 rpm 750 rpm
鋸帶速度 2000 MT/min 2000 MT/min
鋸輪調整 0/80 mm 0/80 mm
主軸 X軸移動速度 0/70 MT/min 0/70 MT/min
Y軸移動速度 0/20 MT/min 0/20 MT/min
其他 工作壓力 6 BAR 6 BAR
馬達規格 X軸 3.5 Kw 3.5 Kw
Y軸 1.6 Kw 1.6 Kw
C軸 0.7 Kw 0.7 Kw
鋸帶馬達 15 HP 15 HP
集塵罩孔徑 100 mm x 2 100 mm x 2
機器 機械尺寸(長x寬x高) 5200x3300x2600 mm 6200x3300x2600 mm
機械重量 3800 Kg 4200 Kg
• 本公司保留機器規格與設計特性變更之權利，恕不另行通知。
